При монтаже системы вентиляции легко поддаться искушению и сэкономить на гибких воздуховодах. Кажется: «Все равно спрячется за потолком — главное, чтобы воздух доходил». Однако именно такие, казалось бы, второстепенные детали часто становятся причиной шума, низкого давления и даже серьезных проблем с безопасностью.
В нашей практике мы наблюдали, как дешёвые гофрированные трубы уже через пару лет начинали провисать, шуметь, а в некоторых случаях — даже частично перекрываться из-за деформации. А ведь они должны прослужить не один десяток лет.
Каталог гибких воздуховодов
Почему качество воздуховодов - это важно?
Гибкие воздуховоды - не просто «гибкие вставки». Они напрямую влияют:
- Производительность системы - плохой воздуховод может «задушить» даже мощный вентилятор.
- Шумность - свист и гул в системе часто идут именно от дешёвой гофры.
- Безопасность - особенно в случае пожара или выделения вредных веществ.
При этом качественные изделия легче монтировать - особенно в труднодоступных местах, например, за фальшпотолками или между перекрытиями.
Из чего делают гибкие воздуховоды?
Гибкие воздуховоды изготавливаются из разных материалов - в зависимости от назначения и условий эксплуатации.

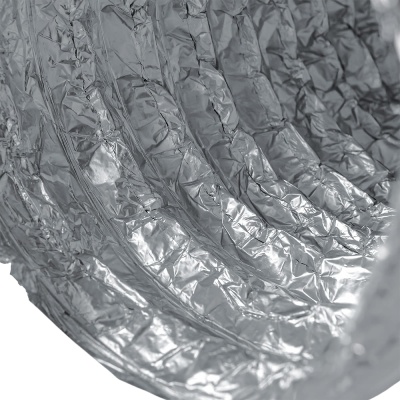

- Алюминиевая фольга - прочная, лёгкая, устойчивая к коррозии.
- ПВХ-покрытие - защита от влаги, но соблюдаются ограничения по температуре.
- Утеплитель (в утепленных моделях) - минвата или вспененный полиэтилен. Снижает конденсат, шум и теплопотери.
Все смотрят только на цену. А профессионалы смотрят на толщину фольги, шаг спирали и упаковку - от этого зависит, как воздуховод поведет себя на объекте.
Типы гибких воздуховодов: как не запутаться?
Не все гибкие воздуховоды одинаковы. В зависимости от конструкции и назначения их делят на несколько основных типов:

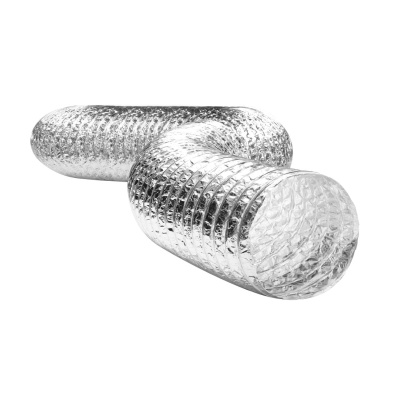

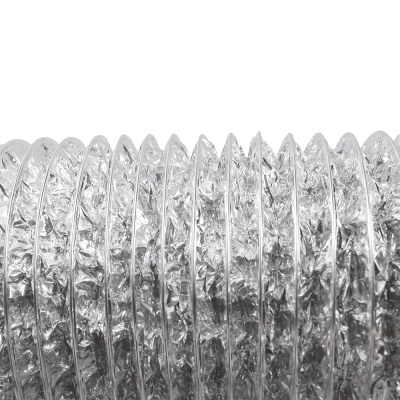

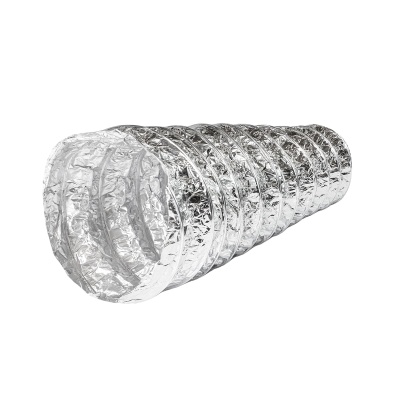

- Фольгированные (ALU)

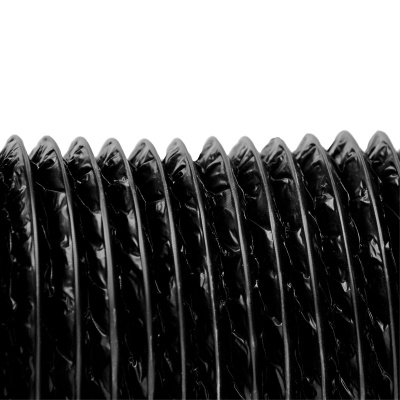

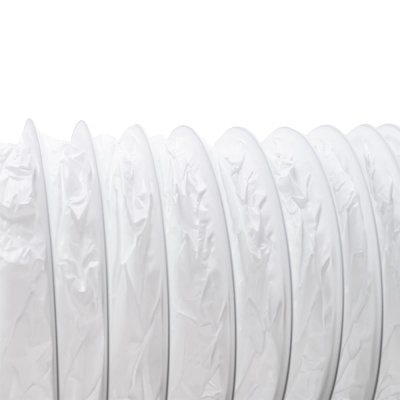

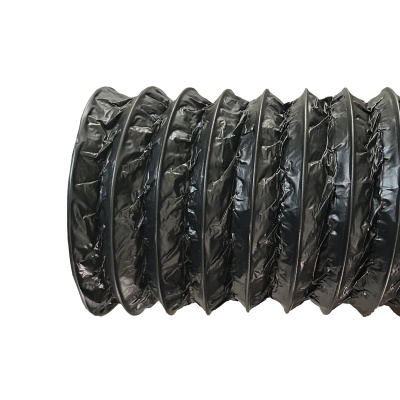

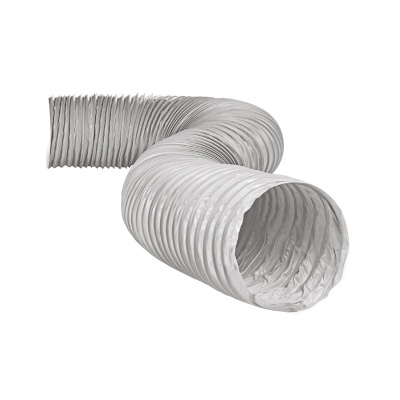

Изготавливаются из многослойной алюминиевой фольги с проволочным каркасом. Подходят для сухих и отапливаемых помещений. Не рекомендуются при высокой влажности и в условиях агрессивной среды. - С ПВХ-покрытием (ALU-PVC)

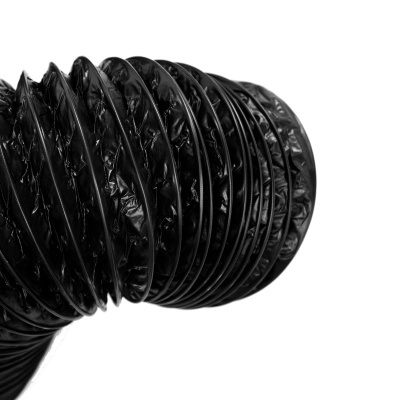

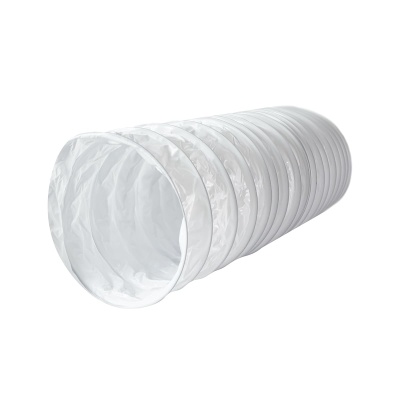

Снаружи прочный слой поливинилхлорида. Устойчив к влаге, ультрафиолету и химическим воздействиям. Применяется в ванных комнатах, бассейнах и на улице (при условии дополнительной защиты). Не подходит для температур выше 70–100 °C. - Утеплённые (с тепло- и звукоизоляцией)
Между фольгой и внешним слоем расположен слой минеральной ваты или вспененного полиэтилена. Снижает теплопотери, шум и предотвращает образование конденсата. Необходим в системах приточной вентиляции при прокладке через холодные помещения (чердак, подвал). - Огнестойкие (НГ, Г1, EI 30/60)
Способны выдерживать высокие температуры (до 300–600 °C) и не поддерживают горение. Используются в системах дымоудаления и противопожарной вентиляции. Обязательны в торговых центрах, школах, больницах и высотных зданиях. - Антивибрационные (для подключения вентиляторов)
Предназначены для компенсации вибрации и шума от оборудования. Часто имеют перфорированную внутреннюю поверхность и шумопоглощающий слой. Применяются на коротких участках подключения.
При выборе воздуховода ориентируйтесь не только на цену, но и на его тип, назначение и технические характеристики.
Сравнение типов гибких воздуховодов:
| Тип | Где применяется | Макс. температура | Утеплитель | Пожаробезопасность |
|---|---|---|---|---|
| Фольгированный (ALU) | Внутри помещений | до 80 °C | нет | Г2–Г3 |
| С ПВХ (ALU-PVC) | Влажные помещения, улица (с защитой) | до 70–100 °C | нет | Г2 |
| Утеплённый | Чердаки, подвалы, приточка | до 80 °C | есть | Г2–Г3 |
| Огнестойкий | ТЦ, школы, дымоудаление | до 300–600 °C | есть/нет | НГ, EI 30/60 |
| Антивибрационный | Подключение вентиляторов | до 80 °C | может быть | Г2–Г3 |
Как гибкий воздуховод «съедает» давление?
Даже полметра гофры могут создать сопротивление, эквивалентное 10–15 метрам жёсткого металлического воздуховода. Почему так происходит? Разберёмся, от чего на самом деле зависит сопротивление:
| Фактор | Как влияет |
|---|---|
| Качество гофры | Тонкая фольга и широкий шаг спирали увеличивают шероховатость и сопротивление воздуху. |
| Диаметр | Чем меньше диаметр (например, 100 мм), тем выше аэродинамические потери. |
| Скорость воздуха | При 3 м/с потери умеренные, при 6 м/с - резко возрастают. |
| Монтаж | Провисания, изгибы и перегибы могут увеличить сопротивление в разы. |
Пример: при скорости воздуха 5 м/с:
- Качественный утеплённый воздуховод, аккуратно смонтированный: 1,5 м гофры ≈ 6–8 м стального воздуховода.
- Дешёвая гофра с провисанием: те же 1,5 м могут эквивалентна 10–12 м и более.
Вывод: гибкие воздуховоды - не для трассы. Их стоит использовать только в качестве короткого участка гофры на участках - до 1–1,5 метра. В противном случае система потеряет до 30–40% производительности, вентилятор будет шуметь, а тяга - снизится.
Как отличить качественный воздуховод от дешёвой подделки?
Вот на что стоит обратить внимание:
| Что смотреть | Дешёвый вариант | Качественный аналог |
|---|---|---|
| Толщина фольги | Тонкая, рвётся при сгибании | Несколько слоёв, плотная, не мнётся |

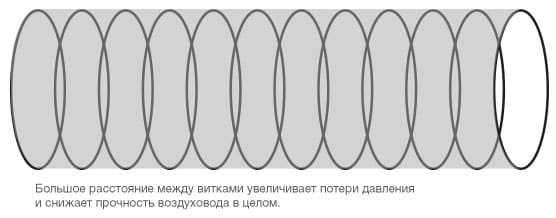

| Шаг спирали | Большой - увеличивает сопротивление | Редкий - воздух идёт плавнее |
Если при распаковке воздуховод уже ведет себя как гармошка - это тревожный звоночек.
Шум и прочность - не только комфорт

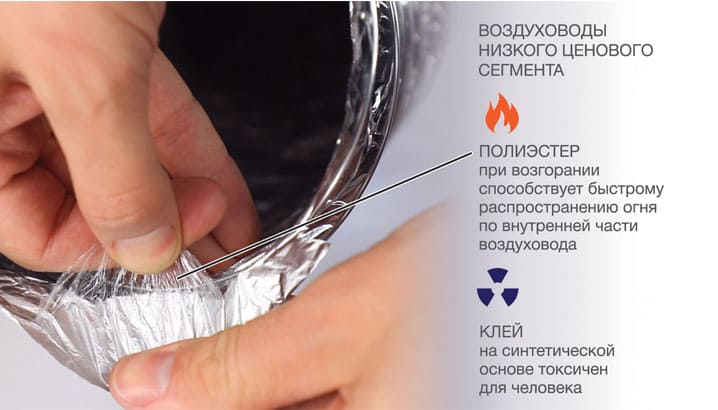

Дешёвые воздуховоды из тонкой металлизированной плёнки быстро рвутся, провисают, начинают «свистеть» при больших расходах воздуха. Это не только раздражает, но и снижает срок службы всей системы.
Хорошие модели часто имеют:
- Перфорированная внутренняя поверхность (только звукоизолированные воздуховоды) - низкий шум.
- Шумопоглощающий слой - особенно важен в жилых и офисных помещениях.
А что с нормативами? Есть ли требования к пожаробезопасности?
Многие считают, что в России вообще нет правил для гибких воздуховодов. Это заблуждение. Требования существуют, однако они применяются выборочно - в зависимости от типа здания, категории помещения и функций вентиляционной системы.
Основные документы:
- СП 7.13130.2013
«Системы противопожарной защиты. Системы приточной противодымной вентиляции»
→ Обязывает использовать огнестойкие воздуховоды (30–60 минут) в условиях непрерывного дымоудаления. → Касается: ТЦ, школы, больниц, высотных зданий, подземных паркингов. - ГОСТ Р 53299-2009
«Воздуховоды гибкие для систем вентиляции и кондиционирования»
→ К установке предъявляются требования к:
• прочности,
• герметичности,
• горючести (Г1, Г2, НГ),
• паропроницаемость. → Рекомендуется использовать материалы, не поддерживающие горение. - ФЗ №123-ФЗ «Технический регламент о требованиях пожарной безопасности»
→ Запрещает применение горючих материалов в системе вентиляции в зданиях с массовым пребыванием людей, если они не соответствуют классу пожарной опасности.
Но есть важный нюанс:
В квартирах эти нормы не соблюдаются - никто не приезжает проверять, из чего сделано ваша гофра. Но этот не повод ставить дешёвую, горючую гофру, которая через год провиснет или, хуже того, станет причиной опасности при пожаре.
Почему это важно?
Вспомните трагедию в ТЦ «Зимняя вишня» (2018 г.). Одной из причин катастроф стало быстрое распространение токсичного дыма по зданию - в том числе через вентиляционные каналы с горючими материалами.

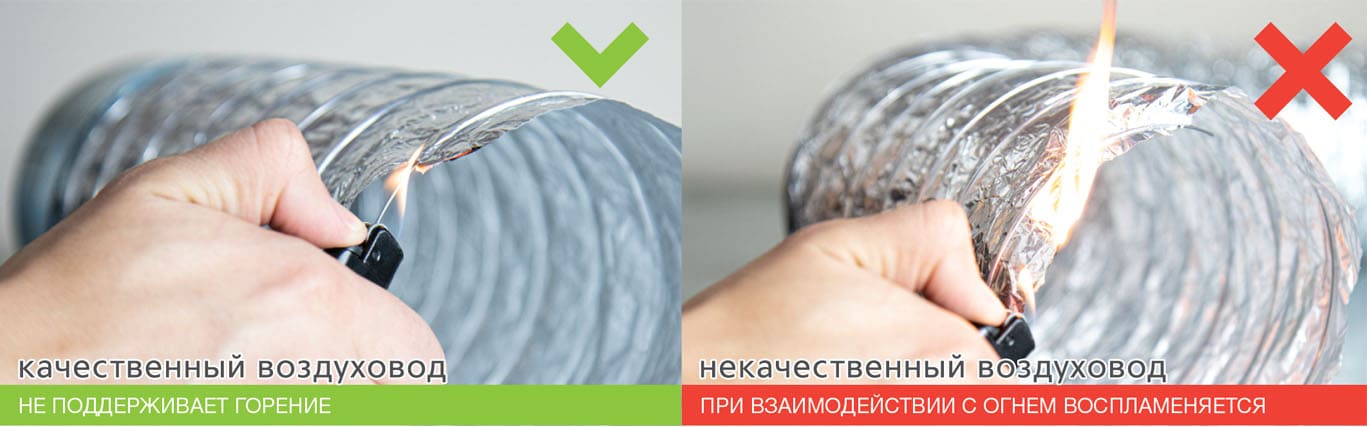

Гибкие воздуховоды из дешёвого ПВХ или тонкой плёнки:
- Воспламеняются при 200–300 °С,
- Выделяют ядовитый дым (хлористый водород, фосген),
- Поддерживает горение - может привести к распространению огня по зданию.
Что делать? Рекомендации
- В общественных и высотных зданиях - строго соблюдайте СП 7.13130 и ГОСТ: огнестойкие, сертифицированные воздуховоды.
- В жилых домах и квартирах выбор остается за вами - разумно отдать предпочтение качественным материалам:
• Алюминиевая фольга (многослойная),
• Качественный ПВХ,
• С маркировкой НГ (негорючий) или Г1–Г2 (трудногорючий). - Требуйте сертификаты у поставщиков - особенно на пожаробезопасность и экологичность.
- Не экономьте на гофре - это не «невидимая деталь», а часть системы безопасности.
Лучше один раз купить качественно - чем потом переделывать или, хуже того, сожалеть.
Как выбрать, не прогадав?
Вот простые правила:
- Фольга - чем толще, тем лучше. Ищите изделие с несколькими слоями.

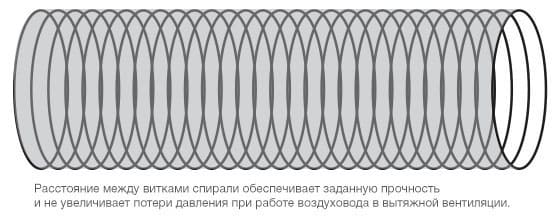

- Шаг спирали - чем меньше, тем плавнее поток.
- Не используйте ПВХ при температуре выше 70 °C.
- Проверяйте сертификаты. Обратите внимание на горючесть и экологичность.
- Утеплённые модели - обязательно, если воздуховод проходит через холодное помещение (чердак, подвал). Без утепления будет конденсат, а потом - плесень.
Часто задаваемые вопросы (из практики)
Как закрепить гибкий воздуховод?
Можно ли сделать всю систему из гибких воздуховодов?
А как закрепить к потолку?
Зачем утеплять воздуховод?
Где нельзя использовать гибкие воздуховоды?
• На открытом воздухе без защиты.
• В вертикальных стояках выше 6 метров (провиснут).
• Внутри бетонных конструкций.
Итог экономия это риск
Гибкие воздуховоды - не та деталь, на которой стоит экономить. Да, разница в цене между дешевым и качественным товаром может быть в 2–3 раза. Но вы платите не за блестящую фольгу - вы платите за надежность, тишину и безопасность.
Лучше один раз купить качественный воздуховод, чем потом переделывать систему, бороться с шумом, потерями давления или, хуже того, поставить под угрозу безопасность людей.
Не экономьте на том, чем дышите. Качество воздуха начинается с деталей.
